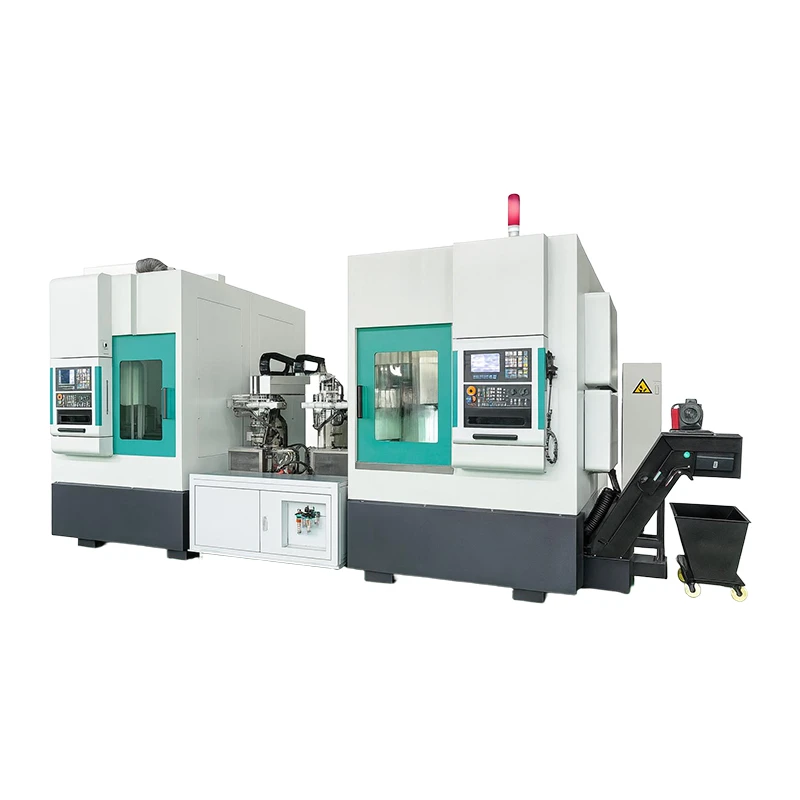

Frezowanie i toczenie CNC

CNC Milling and Turning to wielozadaniowe centrum obróbcze-, które łączy w sobie operacje toczenia, frezowania, wiercenia, gwintowania i wytaczania w jednym ustawieniu. Jest szeroko stosowany do wałów, kołnierzy, elementów zaworów, obudów i precyzyjnych części mechanicznych w przemyśle motoryzacyjnym, lotniczym, energetycznym i ogólnym.

Wyślij zapytanie

Opis

Parametry techniczne

Przegląd produktu

product-1024-1536

Kluczowe możliwości obróbki

Toczenie zewnętrzne
Obróbka powierzchni cylindrycznych, stopniowanych średnic, rowków i konturów na obracających się przedmiotach.

Odwracanie twarzy
Obróbka powierzchni czołowych i poboczy w jednym ustawieniu.

Operacje frezowania
Wykonywanie frezowania płaskiego, frezowania konturowego, frezowania rowków i obróbki profili.

Wiercenie
Tworzenie otworów osiowych, promieniowych i kątowych w skomplikowanych częściach.

Stukający
Produkcja gwintów wewnętrznych do elementów złącznych i elementów montażowych.

Nudny
Powiększanie i wykańczanie-wstępnie wywierconych otworów do zastosowań montażowych.

product-1536-1024

Zalety techniczne

Zintegrowana struktura tokarska-frezująca ogranicza konieczność dodatkowej obsługi i zmiany ustawień.

Konstrukcja wrzeciona elektrycznego zapewnia bezpośrednie-przenoszenie napędu przy mniejszej liczbie elementów mechanicznych.

Sztywna konstrukcja maszyny zapewnia stabilną obróbkę podczas łączonych operacji cięcia.

Możliwość ruchu-w wielu osiach umożliwia obróbkę złożonych geometrii w jednym ustawieniu.

Optymalizacja stabilności termicznej pomaga utrzymać spójność obróbki podczas długich cykli produkcyjnych.

Automatyzacja-Interfejs Ready umożliwia integrację z robotami ładującymi i zautomatyzowanymi gniazdami produkcyjnymi.

product-1024-1536

Specyfikacje techniczne

Dane techniczne
Średnica obrotu, maks.	Ø250	mm
Średnica przedmiotu obrabianego, maks.	Ø200	mm
Długość przedmiotu obrabianego, maks.	200	mm
Zakres prędkości wrzeciona	0-4000	obr./min
Prędkość znamionowa silnika głównego	2000	obr./min
Tryb transmisji	Wrzeciono elektryczne
Przesuw osi X/Y(opcjonalnie)/Z -	260/(±50)/520	mm
Szybki przesuw osi X/Y(opcjonalnie)/Z -	20	m/min
Skończyło się wrzeciono	0.003	mm
Dokładność pozycjonowania	0.005	mm
Powtórz dokładność pozycjonowania	0.003	mm

Zastosowania branżowe

Przemysł motoryzacyjny
Elementy hamulców, części przekładni, wały kierownicze, piasty, kołnierze i obudowy łożysk.

Przemysł lotniczy
Osprzęt statku powietrznego, elementy siłowników, obudowy złączy i precyzyjne części konstrukcyjne.

Przemysł naftowy i gazowy
Korpusy zaworów, złącza, elementy pomp, złącza gwintowane i części uszczelniające.

Sprzęt przemysłowy
Elementy maszyn, wały napędowe, kołnierze, wsporniki i elementy przekładni.

Przemysł Energetyczny
Elementy generatorów, akcesoria do turbin, złącza elektryczne i zespoły mechaniczne.

Produkcja wyrobów medycznych
Elementy instrumentów chirurgicznych, obudowy sprzętu, złącza i precyzyjne części metalowe.

Ogólna inżynieria precyzyjna
Komponenty obrabiane na zamówienie, części prototypowe i produkty mechaniczne o średniej-do-wysokiej precyzji.

product-1024-1536

Opcje kontrolerów i komponentów

Kategoria komponentu	Dostępne opcje
Kontroler CNC	FANUC, Siemens, Mitsubishi, SYNTEC
Wrzeciono główne	Wbudowany-wrzeciono elektryczne i mechaniczne
Silniki serwo	FANUC, Siemens, Mitsubishi, Yaskawa
Prowadnice liniowe	HIWIN, PMI, THK
Śruby kulowe	THK, NSK, PMI
Układ hydrauliczny	Yuken, Nachi, Eckerle
Układ smarowania	Bijur Delimon, HERG
Układ chłodzenia	Standardowy płyn chłodzący zalewowy,-chłodziwo pod wysokim ciśnieniem
Magazyn narzędzi	Typ bębna, typ tarczy, typ łańcucha
Trzymanie robocze	Uchwyt hydrauliczny, uchwyt pneumatyczny, osprzęt niestandardowy
Układ pomiarowy	Urządzenie do ustawiania narzędzi, sonda przedmiotu obrabianego
Interfejs automatyzacji	Interfejs robota, interfejs podajnika prętów, interfejs ładowarki bramowej

Opcje dostosowywania

Dopasowanie średnicy przedmiotu obrabianego i długości obróbki
Opcjonalna konfiguracja osi Y-
Dostosowany rozmiar uchwytu i rozwiązania mocowania
Osprzęt hydrauliczny, pneumatyczny lub-specjalnego przeznaczenia
Automatyczne systemy załadunku i rozładunku
Interfejsy integracji robotów
Kompatybilność podajnika prętów
Wybór pojemności magazynu narzędzi
Wysokociśnieniowe-systemy chłodzenia
Lokalne standardy elektryczne (220 V / 380 V / 415 V / 460 V)
Konfiguracje bezpieczeństwa zgodne z CE-
Niestandardowe układy przenośników wiórów
W-procesowych systemach pomiarowych
Fabryczne interfejsy komunikacyjne MES/ERP

Często zadawane pytania

P: Jaki jest typowy czas realizacji produkcji?

Odp.: Maszyny standardowe są zazwyczaj dostarczane w ciągu 45–75 dni od potwierdzenia zamówienia. Projekty niestandardowe mogą wymagać dodatkowego czasu.

P: Jakie kontrole jakości są przeprowadzane przed wysyłką?

Odp.: Maszyny przechodzą weryfikację dokładności geometrycznej, testy wrzeciona, kontrole pozycjonowania osi, obróbkę próbną i końcową kontrolę operacyjną.

P: Jaka gwarancja jest udzielana?

Odp.: Dostępna jest standardowa 12-miesięczna gwarancja od daty uruchomienia maszyny lub daty wysyłki, z zastrzeżeniem warunków umowy.

P: W jaki sposób maszyny są pakowane do transportu zagranicznego?

Odp.: Maszyny są zwykle zabezpieczane-za pomocą środków antykorozyjnych,-opakowań odpornych na wilgoć i-drewnianych opakowań eksportowych, odpowiednich do transportu morskiego.

P: Czy po instalacji dostępne są części zamienne i wsparcie techniczne?

O: Tak. Dostawa części zamiennych, zdalne rozwiązywanie problemów, wskazówki dotyczące obsługi i pomoc techniczna są dostępne przez cały okres użytkowania maszyny.
