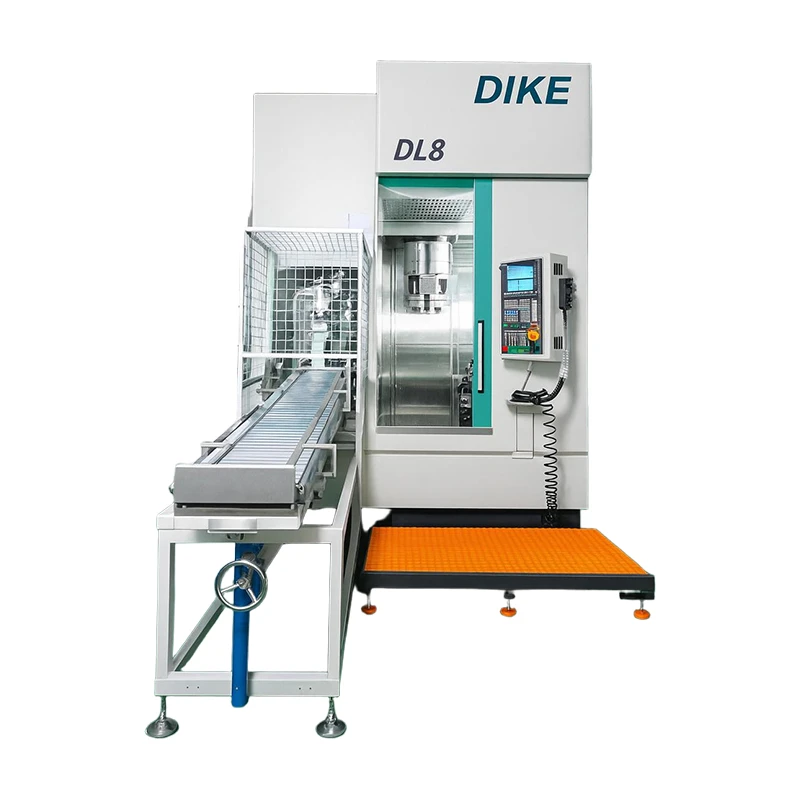

Tokarka pionowa CNC

Tokarka pionowa CNC to rozwiązanie do obróbki pionowej przeznaczone do toczenia, wytaczania, planowania, rowkowania i gwintowania okrągłych elementów metalowych. Typowe przedmioty obrabiane obejmują kołnierze, piasty, tarcze hamulcowe, pierścienie łożyskowe i korpusy zaworów do produkcji motoryzacji, energetyki, maszyn i urządzeń przemysłowych.

Wyślij zapytanie

Opis

Parametry techniczne

Przegląd produktu

product-1024-683

Kluczowe możliwości obróbki

Toczenie na średnicy zewnętrznej
Obróbka zewnętrznych powierzchni cylindrycznych, stopniowanych średnic i profili na elementach okrągłych.

Wewnętrzne nudne
Powiększanie i wykańczanie otworów wewnętrznych, gniazd łożysk i wnęk opraw.

Okładzina
Obróbka płaskich powierzchni końcowych w celu uzyskania wymaganych relacji wymiarowych.

Rowkowanie
Wykonywanie wewnętrznych i zewnętrznych rowków pod uszczelki, pierścienie ustalające i elementy montażowe.

Cięcie nici
Obróbka gwintów wewnętrznych i zewnętrznych do połączeń mechanicznych.

Toczenie stożkowe
Generowanie powierzchni stożkowych dla wałów, tulei i komponentów współpracujących.

Toczenie konturowe
Obróbka zakrzywionych profili i złożonych geometrii obrotowych.

Fazowanie
Tworzenie fazowań krawędzi w celu poprawy bezpieczeństwa montażu i wykończenia komponentów.

product-1024-683

Zalety techniczne

Pionowa konstrukcja maszyny pomaga utrzymać ciężkie elementy obrabiane i zmniejsza odkształcenia spowodowane grawitacją.

Sztywne łoże maszyny i konstrukcja kolumny zapewniają stabilną wydajność skrawania podczas-ciężkiej obróbki.

System wrzeciona z napędem bezpośrednim-zapewnia niezawodne przenoszenie momentu obrotowego i płynną pracę.

Zoptymalizowane zarządzanie temperaturą pomaga utrzymać stabilność maszyny podczas długich cykli produkcyjnych.

System podawania serwomechanizmu o dużej-szybkości umożliwia efektywne pozycjonowanie i skraca czas-nie związany z cięciem.

Architektura gotowa do-automatyzacji umożliwia integrację z robotami ładującymi i zautomatyzowanymi gniazdami produkcyjnymi.

product-1024-1536

Dane techniczne

Dane techniczne
Średnica obrotu, maks.	Ø550	mm
Średnica przedmiotu obrabianego, maks.	Ø400	mm
Długość przedmiotu obrabianego, maks.	200	mm
Maks. Prędkość wrzeciona	3000	obr./min
Przesuw osi X/Y/Z-	590/600	mm
Szybki przesuw osi X/Y/Z-	15-20	m/min
Powtórz dokładność pozycjonowania	0.003	mm
Wrzeciono się wyczerpało	0.005	mm
Siatka absolutna rozdzielczość pomiaru	0.001	mm

Zastosowania branżowe

Przemysł motoryzacyjny
Tarcze hamulcowe, piasty kół, obudowy przekładni, elementy sprzęgła i nośniki łożysk.

Sprzęt energetyczny
Korpusy zaworów, obudowy pomp, elementy turbin, kołnierze i pierścienie uszczelniające.

Maszyny Przemysłowe
Półfabrykaty przekładni, obudowy łożysk, ramy maszyn, sprzęgła i tuleje mechaniczne.

Ropa i gaz
Kołnierze rurowe, elementy zaworów, korpusy złączy i części- utrzymujące ciśnienie.

Produkcja łożysk
Pierścienie łożyskowe, gniazda łożysk, pierścienie ustalające i precyzyjne elementy obrotowe.

Łańcuch dostaw lotniczych
Pierścienie konstrukcyjne, kołnierze montażowe, obudowy i elementy wsporników obrotowych.

Ogólna obróbka metali
Niestandardowe części okrągłe, odlewy, odkuwki i komponenty precyzyjne-średniej wielkości.

product-1024-683

Opcje kontrolerów i komponentów

Kategoria	Dostępne opcje
Kontroler CNC	FANUC, Siemens, Mitsubishi, SYNTEC
Układ serwo	Serwo FANUC, serwo Siemens, serwo Mitsubishi
Silnik wrzeciona	FANUC, Siemens, Mitsubishi
Prowadnice liniowe	HIWIN, PMI, THK
Śruby kulowe	THK, NSK, PMI
Namiar	NSK, SKF, FAG
Układ hydrauliczny	Marki hydrauliczne Yuken, Nachi, Tajwan
Układ smarowania	Bijur Delimon, HERG, BAOTN
Układ chłodzenia	Standardowy płyn chłodzący zalewowy,-chłodziwo pod wysokim ciśnieniem
Interfejs uchwytu narzędziowego	VDI, BMT, niestandardowe rozwiązania narzędziowe
Przenośnik wiórów	Typ łańcucha, typ zawiasu, typ skrobaka
Układ pomiarowy	Enkoder standardowy, absolutna skala kratowa

Opcje dostosowywania

Możliwość dostosowania średnicy i wysokości obrabianego przedmiotu
Dostosowany rozmiar uchwytu i rozwiązania mocowania
Osprzęt hydrauliczny, pneumatyczny lub-specjalnego przeznaczenia
Automatyczne systemy załadunku i rozładunku
Interfejsy integracji robotów
Rozwiązania załadunkowe suwnicowe
Indywidualne rozwiązania w zakresie utylizacji wiórów
Systemy filtracji płynu chłodzącego
Normy dotyczące napięcia i prądu elektrycznego dla krajów docelowych
Konfiguracja wielojęzycznego-interfejsu HMI
Specjalne wymagania dotyczące obudowy i ochrony bezpieczeństwa
Integracja linii produkcyjnej i protokoły komunikacyjne

Często zadawane pytania

P: Z jakich materiałów może korzystać ta tokarka pionowa CNC?

Odp.: Nadaje się do stali, stali nierdzewnej, żeliwa, stopów aluminium, stopów miedzi i innych metali obrabialnych.

P: Jaki jest typowy czas realizacji produkcji?

Odp.: Standardowe konfiguracje są zazwyczaj dostarczane w ciągu 45–75 dni od potwierdzenia zamówienia. Projekty niestandardowe mogą wymagać dodatkowego czasu.

P: Czy zapewniona jest pomoc dotycząca instalacji?

Odp.: Dostępna jest pomoc w zdalnym uruchomieniu, a w razie potrzeby można-zorganizować usługę instalacji na miejscu.

P: Jaka gwarancja jest uwzględniona?

Odp.: Standardowy okres gwarancji wynosi 12 miesięcy od instalacji lub 14 miesięcy od wysyłki, w zależności od tego, co nastąpi wcześniej.

P: Czy części zamienne są dostępne po zakupie?

O: Tak. Krytyczne części zamienne i elementy eksploatacyjne mogą być dostarczane przez cały okres użytkowania maszyny.

P: Jakie kontrole jakości są przeprowadzane przed wysyłką?

Odp.: Maszyny przed dostawą przechodzą weryfikację dokładności geometrycznej, testy funkcjonalne, testy działania wrzeciona i obróbkę próbną.

P: W jaki sposób maszyna jest pakowana na eksport?

Odp.: Maszyny są zabezpieczone-powłoką antykorozyjną,-opakowaniem odpornym na wilgoć oraz wzmocnionym drewnianym lub stalowym-opakowaniem eksportowym.

P: Czy można zorganizować audyty fabryczne i testy akceptacyjne maszyn?

O: Tak. Klienci lub zewnętrzne-agencje kontrolne mogą przeprowadzać audyty fabryczne i inspekcje przed-wysyłką.
