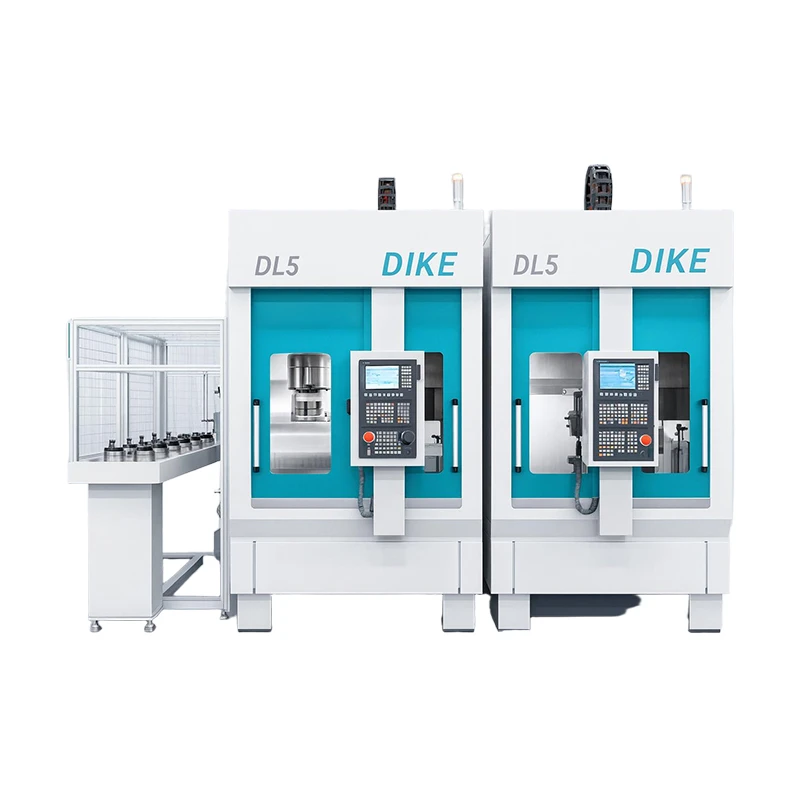

Pionowa tokarka CNC

Pionowa tokarka CNC to sterowana komputerowo-tokarka przeznaczona do obróbki średnich i dużych elementów cylindrycznych i-w kształcie tarcz. Wykonuje operacje toczenia, planowania, wytaczania, rowkowania i gwintowania na przedmiotach stosowanych w przemyśle motoryzacyjnym, energetycznym, maszynowym, łożyskowym i ciężkim sprzęcie.

Wyślij zapytanie

Opis

Parametry techniczne

Przegląd produktu

product-1024-683

product-1024-1536

Kluczowe możliwości obróbki

Toczenie zewnętrzne
Obrabia średnice zewnętrzne, stopnie, stożki i powierzchnie cylindryczne.

Wewnętrzne nudne
Obróbka otworów wewnętrznych, otworów i precyzyjnych wnęk.

Okładzina
Obrabia płaskie powierzchnie końcowe i powierzchnie referencyjne.

Rowkowanie
Wykonuje wewnętrzne i zewnętrzne rowki pod pierścienie uszczelniające i elementy montażowe.

Cięcie nici
Nacina gwinty wewnętrzne i zewnętrzne w różnych profilach.

Toczenie stożkowe
Generuje powierzchnie stożkowe i profile kątowe.

Toczenie konturowe
Obrabia złożone powierzchnie zakrzywione i profilowane poprzez interpolację CNC.

Wiercenie i obróbka otworów centralnych
Wykonuje-tworzenie otworów osiowych i centrowanie otworów, jeśli jest odpowiednio wyposażony.

product-1024-1536

Zalety techniczne

Pionowa konstrukcja podtrzymująca pomaga utrzymać ciężkie przedmioty obrabiane i zmniejsza deformacje spowodowane grawitacją.

Sztywna podstawa maszyny zapewnia stabilne wsparcie podczas ciągłych-ciężkich operacji cięcia.

Krótka ścieżka przenoszenia siły poprawia stabilność skrawania elementów o dużej-średnicy.

System wrzeciona o wysokim-momencie obrotowym obsługuje obróbkę zgrubną i wykańczającą wymagających materiałów.

Zoptymalizowana konstrukcja termiczna pomaga utrzymać stałą wydajność obróbki podczas długich cykli produkcyjnych.

Możliwość integracji automatyki umożliwia połączenie z robotami ładującymi i zautomatyzowanymi gniazdami produkcyjnymi.

product-1024-1536

Dane techniczne

Dane techniczne
Średnica obrotu, maks.	Ø450	mm
Średnica przedmiotu obrabianego, maks.	Ø300	mm
Długość przedmiotu obrabianego, maks.	200	mm
Maks. Prędkość wrzeciona	4000	obr./min
Przesuw osi X/Y/Z-	590/250	mm
Szybki przesuw osi X/Y/Z-	15-20	m/min
Powtórz dokładność pozycjonowania	0.003	mm
Wrzeciono się wyczerpało	0.005	mm
Siatka absolutna rozdzielczość pomiaru	0.001	mm

Zastosowania branżowe

Przemysł motoryzacyjny
Tarcze hamulcowe, koła zamachowe, piasty kół, obudowy sprzęgła i elementy przekładni.

Przemysł łożyskowy
Pierścienie łożyskowe, obudowy łożysk i duże bieżnie łożysk.

Energia i wytwarzanie energii
Korpusy zaworów, kołnierze, elementy turbin i obudowy pomp.

Maszyny budowlane
Półfabrykaty przekładni, pierścienie obrotowe, piasty i konstrukcyjne części obrotowe.

Ogólna produkcja maszyn
Koła pasowe, sprzęgła, tuleje, pokrywy końcowe i elementy maszyn przemysłowych.

Sprzęt naftowy i gazowy
Złączki rurowe, elementy zaworów, kołnierze i części-kontrolujące ciśnienie.

Produkcja sprzętu ciężkiego
Duże tarcze, obudowy, pierścienie nośne i obrotowe elementy konstrukcyjne.

product-1024-683

Opcje kontrolerów i komponentów

Kategoria komponentu	Dostępne opcje
Kontroler CNC	FANUC, Siemens, Mitsubishi, GSK
System napędu serwo	FANUC, Siemens, Mitsubishi, Yaskawa
Główny silnik wrzeciona	FANUC, Siemens, Mitsubishi, krajowe marki premium
Prowadnice liniowe	THK, HIWIN, PMI, NSK
Śruby kulowe	THK, NSK, PMI
Namiar	NSK, SKF, FAG
Układ hydrauliczny	Yukena, Nachi’ego, Rexrotha
Układ smarowania	Bijur Delimon, HERG, BAOTN
Komponenty elektryczne	Schneidera, Siemensa, Mitsubishi
Uchwyty na narzędzia	VDI, BMT, niestandardowe interfejsy narzędziowe
Przenośnik wiórów	Typ łańcucha, typ paska zawiasu, typ skrobaka
Układ pomiarowy	Enkodery absolutne, skale liniowe (opcjonalnie)

Opcje dostosowywania

Dostosowana maksymalna średnica toczenia i wysokość toczenia
Specjalne rozmiary uchwytów i rozwiązania w zakresie mocowania
Hydrauliczne, pneumatyczne lub niestandardowe systemy mocowania
Konfiguracje słupków narzędziowych z wieloma-stanowiskami
Automatyczne systemy załadunku i rozładunku
Interfejsy integracji robotów
Rozwiązania do usuwania wiórów i zarządzania chłodziwem
Lokalne standardy elektryczne (konstrukcje zgodne z CE, UL, CSA)
Niestandardowa obudowa maszyny i projekt zabezpieczeń
Dedykowane uchwyty do odlewów, odkuwek i-części w kształcie pierścienia
Integracja linii produkcyjnej i protokoły komunikacyjne
Konfiguracja maszyny-zorientowana na układ fabryki

Często zadawane pytania

P: Jakie materiały można obrabiać?

Odp.: Typowe materiały obejmują stal węglową, stal stopową, stal nierdzewną, żeliwo, stopy aluminium, stopy miedzi i metale konstrukcyjne.

P: Czy maszyna może wykonywać zarówno obróbkę zgrubną, jak i wykańczającą?

O: Tak. Został zaprojektowany do obsługi operacji usuwania ciężkiego materiału i wykańczania w ramach tej samej konfiguracji.

P: Jaki jest typowy czas realizacji produkcji?

Odp.: Modele standardowe zazwyczaj wymagają 45–90 dni, w zależności od konfiguracji i ilości zamówienia.

P: Czy przed wysyłką obsługiwana jest inspekcja fabryczna?

O: Tak. Klienci lub zewnętrzne-agencje kontrolne mogą przeprowadzać-inspekcję przed wysyłką.

P: Jaka gwarancja jest udzielana?

Odp.: Standardowa 12-miesięczna gwarancja jest zwykle udzielana od daty uruchomienia maszyny lub daty wysyłki, z zastrzeżeniem warunków umowy.

P: W jaki sposób maszyny są pakowane na eksport?

Odp.: Maszyny są zwykle zabezpieczane-za pomocą środków antykorozyjnych,-opakowań odpornych na wilgoć i drewnianych opakowań zdatnych do żeglugi.

P: Czy części zamienne są dostępne po zakupie?

O: Tak. Dostępna jest-długoterminowa pomoc w zakresie części zamiennych i dokumentacja techniczna.

P: Jakie certyfikaty można uzyskać?

Odp.: W zależności od rynku docelowego maszyny mogą być dostarczane z dokumentacją CE i innymi obowiązującymi wymogami zgodności.

Popularne Tagi: pionowa tokarka CNC, Chiny pionowi producenci tokarek CNC, dostawcy, fabryka, Tokarka CNC odwrócona, Pionowa tokarka CNC, tokarka pionowa, tokarki pionowe
