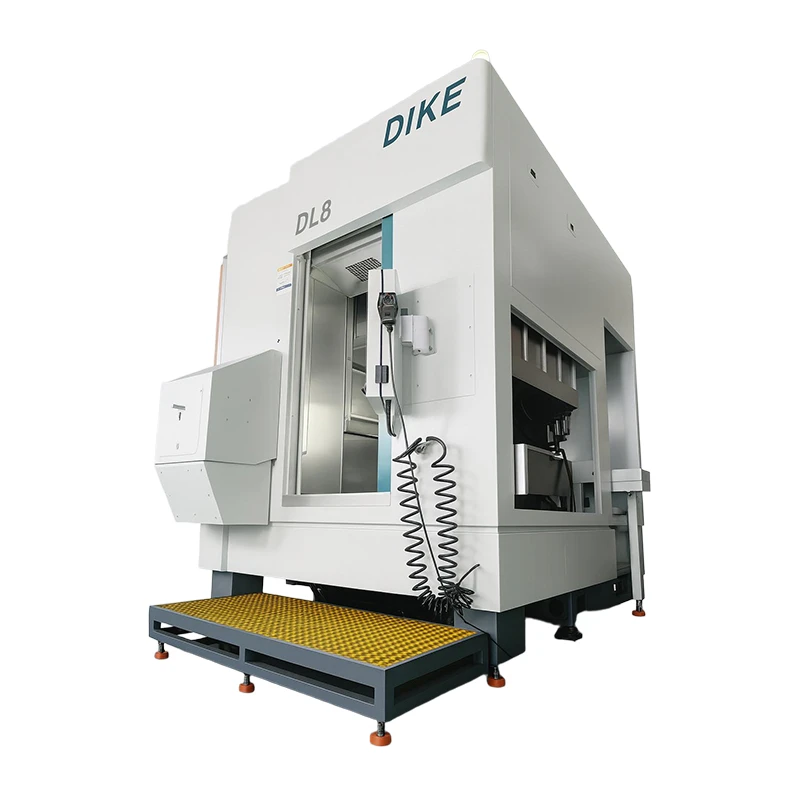

Tokarka pionowa CNC

Tokarka pionowa CNC to sterowana komputerowo-tokarka przeznaczona do obróbki przedmiotów okrągłych,-dyskowych i krótkich cylindrycznych. Wykonuje operacje toczenia, planowania, wytaczania, wiercenia, gwintowania i rowkowania na elementach metalowych średniej-wielkości.

Wyślij zapytanie

Opis

Parametry techniczne

Przegląd produktu

automotive brake disc machining

Kluczowe możliwości obróbki

Toczenie zewnętrzne
Obróbka średnic zewnętrznych, powierzchni cylindrycznych i profili schodkowych.

Okładzina
Obróbka płaskich powierzchni końcowych w celu uzyskania wymaganych wymiarów i wykończenia powierzchni.

Wewnętrzne nudne
Powiększanie i wykańczanie otworów wewnętrznych i elementów wnękowych.

Wiercenie
Tworzenie otworów nakiełkowych, przelotowych i pomocniczych otworów obróbczych.

Cięcie nici
Produkcja gwintów wewnętrznych i zewnętrznych do zastosowań montażowych.

Rowkowanie
Obróbka rowków wewnętrznych, zewnętrznych i czołowych na elementach okrągłych.

Toczenie stożkowe
Generowanie powierzchni stożkowych i profili kątowych.

Obróbka konturowa
Obróbka zakrzywionych, profilowanych i złożonych geometrii obrotowych.

product-1-1

Zalety techniczne

Pionowa konstrukcja maszyny pomaga w naturalny sposób utrzymać ciężar przedmiotu obrabianego i zmniejsza naprężenia obciążające wrzeciono.

Sztywna żeliwna podstawa zapewnia stabilne wsparcie podczas-ciężkich operacji cięcia.

System serwo podawania-z napędem bezpośrednim umożliwia płynny ruch osi i stałą wydajność obróbki.

Zintegrowana konstrukcja zarządzania ciepłem minimalizuje wpływ zmian temperatury podczas długich cykli produkcyjnych.

Konfiguracja wrzeciona o dużej-prędkości obsługuje szeroki zakres operacji toczenia i wykańczania.

Automatyzacja-Ready Architecture umożliwia integrację z zrobotyzowanymi systemami załadunku i automatycznymi gniazdami produkcyjnymi.

product-1-1

Dane techniczne

Parametr	Wartość	Jednostka
Maks. Średnica huśtawki	Ø550	mm
Maks. Średnica przedmiotu obrabianego	Ø400	mm
Maks. Długość przedmiotu obrabianego	200	mm
Maks. Prędkość wrzeciona	3000	obr./min
Przesuw osi (X/Z)	590 / 600	mm
Powtórz dokładność pozycjonowania	0.003	mm
Bicie wrzeciona	0.005	mm
Rozdzielczość pomiaru	0.001	mm

Zastosowania branżowe

Komponenty samochodowe
Tarcze hamulcowe, piasty kół, obudowy sprzęgła, gniazda łożysk i elementy przekładni.

Produkcja łożysk
Pierścienie łożyskowe, obudowy łożysk, bieżnie i precyzyjne części obrotowe.

Przemysł zaworów i pomp
Korpusy zaworów, pokrywy zaworów, obudowy pomp, kołnierze i elementy złączy.

Maszyny ogólne
Obudowy maszyn, sprzęgła, koła pasowe, tuleje i mechaniczne części przekładni.

Sprzęt energetyczny
Elementy generatorów, części turbin, pierścienie uszczelniające i konstrukcje wsporcze.

Sprzęt Przemysłowy
Części hydrauliczne, elementy pneumatyczne, złącza przemysłowe i kołnierze montażowe.

Obróbka metali
Okrągłe odkuwki, odlewy, obrobione półfabrykaty i półprodukty-obrotowe.

Opcje kontrolerów i komponentów

Część	Dostępne opcje
Kontroler CNC	FANUC, Siemens, Mitsubishi, GSK
Silnik wrzeciona	FANUC, Siemens, Mitsubishi, Syntec
System napędu serwo	FANUC, Siemens, Mitsubishi, Yaskawa
Prowadnice liniowe	HIWIN, PMI, THK
Śruby kulowe	THK, NSK, PMI
Namiar	NSK, SKF, FAG
Układ hydrauliczny	Yuken, Nachi, Eaton
Układ smarowania	Bijur Delimon, HERG
Wieżyczka narzędziowa	Wieżyczka serwo, wieża hydrauliczna
System uchwytów	Uchwyt ręczny, uchwyt hydrauliczny, osprzęt niestandardowy
Układ chłodzenia	Standardowy płyn chłodzący zalewowy,-chłodziwo pod wysokim ciśnieniem
Komponenty elektryczne	Schneidera, Siemensa, Omrona

Opcje dostosowywania

Konstrukcja uchwytu i uchwytu dostosowana do-przedmiotu obrabianego
Indywidualna konfiguracja prędkości wrzeciona i momentu obrotowego
Automatyczne systemy załadunku i rozładunku
Integracja ramienia robota
Podajniki prętów lub rozwiązania do obsługi części
Opcje konika i zespołu podporowego
Wielostanowiskowe konfiguracje narzędzi
Wybór marki kontrolera
Dostosowanie napięcia i standardów elektrycznych
Konfiguracje przenośników chłodziwa i wiórów
Łączność z linią produkcyjną i interfejsy Przemysłu 4.0
Kolor maszyny, branding i oznakowanie OEM

Często zadawane pytania

P: Jaki jest typowy czas realizacji tokarki pionowej CNC?

Odp.: Maszyny standardowe są zazwyczaj dostarczane w ciągu 45–75 dni od potwierdzenia zamówienia. Konfiguracje niestandardowe mogą wymagać dodatkowego czasu produkcji.

P: Czy zapewniacie pomoc w instalacji maszyny?

Odp.: W zestawie znajdują się wskazówki dotyczące zdalnej instalacji. W razie potrzeby można-zorganizować usługę uruchomienia na miejscu.

P: Jaki zakres gwarancji jest oferowany?

Odp.: Standardowy okres gwarancji wynosi 12 miesięcy od uruchomienia maszyny lub 15 miesięcy od wysyłki, w zależności od tego, co nastąpi wcześniej.

P: Czy części zamienne są dostępne po zakupie?

O: Tak. Typowe części zamienne są zazwyczaj dostępne z magazynu, natomiast części specjalne mogą być dostarczone na żądanie.

P: Jakie kontrole jakości są przeprowadzane przed wysyłką?

Odp.: Każda maszyna przed dostawą przechodzi kontrolę montażu, weryfikację dokładności geometrycznej, testy funkcjonalne i obróbkę próbną.

P: Jakie dokumenty są dostarczane z maszyną?

Odp.: W zestawie znajduje się instrukcja obsługi maszyny, rysunki elektryczne, instrukcja konserwacji, raport z inspekcji, lista pakowania i dokumenty operacyjne.

P: Jaka metoda pakowania jest stosowana w przypadku przesyłek eksportowych?

Odp.: Maszyny są zabezpieczone-powłoką antykorozyjną,-opakowaniem odpornym na wilgoć oraz wzmocnionym drewnianym lub stalowym-opakowaniem eksportowym.

P: Czy akceptowany jest audyt fabryki lub-kontrola strony trzeciej?

O: Tak. Obsługiwane są wizyty w fabryce, audyty wideo i inspekcje przeprowadzane przez firmy SGS, TÜV, Bureau Veritas lub agencje-wyznaczone przez klienta.
